よくある質問

水深測定LiDARとは?

可視緑色発光に基づく水深測定LiDARは、水中の地形測定を可能にする。 これにより、水面下の連続性を持つ海岸線の重要なマッピングが可能になる。

なぜグリーンレーザーなのか?

水は特定の光の波長を他の波長よりもはるかに「吸収」する。 水によって吸収率も異なるが、傾向としては青みがかった緑が最も浸透する。

このLiDARシステムのレーザークラスは?

YellowScan Navigatorはクラス3Bのレーザー製品です。 レーザー光線による目の怪我を避けるため、適切なアイウェア保護が必須です。レーザー保護にサングラスを使用せず、速やかにドローンを上空30mに移動させ、公称眼球危険距離(NOHD)を確保してください。 アクティブ中は、ドローンまたはLiDARから25m以内に誰もいないことを常に確認してください。

典型的な用途は?

その用途は多岐にわたる。 YellowScan Navigatorシステムは、河川や湖沼の分析、沿岸海洋学、水力構造物の安全性、海底考古学、地表水水文学、浚渫、海洋工事に使用できます。

セッキとは?

セッキ・ディスクはアンジェロ・セッキが考案したもので、水域の透明度や濁度を測定するために使用される。 マリンセッキディスクは、ポールに取り付けられたφ30cmの白色無地のディスクである。 淡水のセッキディスクはφ20cmで、黒い四分円が特徴。 セッキとは、水中で円盤を識別できない深さのこと。 この深さは、水の濁りや観察者の主観的なディスクの見分け方によって変化する。 例えば、1Secchiが水深2.2mだとすると、2Secchiシステムはおよそ水深4.4mまで測定できることになる。

このシステムはDJI M300/M350と互換性がありますか?

YellowScan NavigatorシステムをDJI M300/350ドローンに取り付けることはお勧めしません。 システム(バッテリーを含む)の重量が、メーカー推奨の最大積載量(2.7 kg)を超えています。

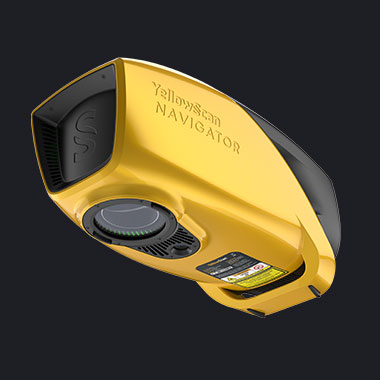

Navigator.

深度から高さへ:ボタン1つで水深計LiDARを操作。

YellowScan水深計LiDARは、ボタン1つの操作で水中や地上の地形を探査できる革新的なソリューションです。

軽量設計のため、水の浸透性を損なうことなく、多様なプラットフォームを選択できる。

テクノロジー・インサイド

YellowScanレーザースキャナー

IMUソリューション

SBG クアンタ・マイクロ

データシートをダウンロード
Datasheet navigator laser scanner

レーザースキャナー

イエロースキャンの開発

このソリューションは、2023年に開始されたテストを経て、ここ数年にわたって研究開発チームが社内で開発したレーザースキャナーを搭載しており、最適なパフォーマンスを実現するためにシステムを改良している。 この進化は、特に先進的なレーザー・スキャナーの開発における、革新と品質へのコミットメントを浮き彫りにしている。

Key figures Test
仕様

主なデータ

AGL高度
Up to 100m
330ft
システムの精度
3cm
1.2"
システムの確度
3cm
1.2"
バッテリー重量、次を除く:
3.7kg
8.2lbs
  • 詳細な特徴を表示
  • 精度 3cm(1.2インチ)
  • 確度 3cm(1.2インチ)
  • タイプ 飛行速度 5 m/s
  • Max. AGL altitude100 m
  • レーザー範囲 最大120m
  • レーザースキャナーイエロースキャン開発
  • GNSS慣性ソリューション SBG クアンタ・マイクロ
  • スキャナーの視野 40°
  • エコー数/ショット 最大10
  • ショット数/秒 最大20,000ドル
  • スキャン周波数 最大50 Hz
  • 重量 3.7kg(8.2ポンド)バッテリーを除く。
  • 寸法 長さ350×幅160×高さ190mm
  • 自律性 45分 typ.
  • 消費電力 120 W
  • 動作温度 0°~+40 °C
  • 公称眼球危険距離25 m
  • レーザークラスクラス3B
  • マックスだ。 水深2 セッキ
  • 内蔵カメラグローバルシャッター内蔵

さまざまなミッション・プロフィール

Pointcloud navigator 01.2
Pointcloud navigator 02.2
Pointcloud navigator 03.2
Pointcloud navigator 04.2
Pointcloud navigator 05.2
Pointcloud explorer 06
Pointcloud navigator 01.2
Pointcloud navigator 02.2
Pointcloud navigator 03.2
Pointcloud navigator 04.2
Pointcloud navigator 05.2
Pointcloud explorer 06

Navigatorのデータセットを見る

ディスカバー
Post integration landscape navigator 540x690 02-1
Post integration square 540x540 04

uav統合

マルチプラットフォーム対応

このシステムはマルチローターUAVやヘリコプターUAVに使用できる。 ドローンに関しては、”クイックリリース “GREMSYアタッチメントにより、さまざまなドローンに簡単に取り付けることができる。

マルチローター
ヘリコプタードローン
Post integration square navigator 540x690 01
Post integration square navigator 540x690 01
Post integration square 540x540 03
Post integration portrait navigator 540x690

アクセサリー

では、何が含まれているのか?

水の自動分類

自動水深分類機能を備えたYellowScan CloudStationソフトウェアを使用すれば、水深測定機能を最適化できます。 この機能により、水域の分類が効率化され、水深マッピングの効率と精度が向上します。

オプションのアドオン

自動化された水面検出

当社のソフトウェアの自動水面検出機能は、水の境界を効率的に特定し、正確な水深マッピングのためのデータ解析を合理化します。

水中ポイント補正

CloudStationの水中ポイント補正は、水の屈折を考慮して水中のデータポイントを精製し、妥協のない精度で信頼性の高い水深マッピングを実現します。

カメラ内蔵

ナビゲーターは、カラー化の目的で使用できるカメラ(グローバルシャッター)を内蔵しています。

お客様の声

チームから一言

ソフトウェア

ソフトウェア・スイートで生産性を向上

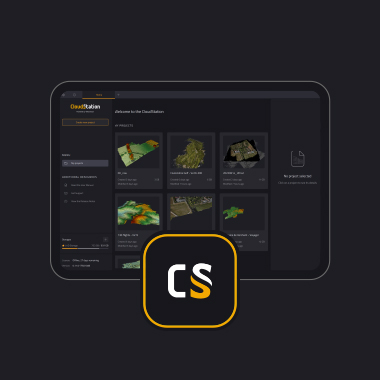

CloudStationソフトウェア

カスタマーサポート

一歩一歩、手を差し伸べていく

カスタマーサポートの詳細

高度なキャリブレーション

当社のシステムはすべて出荷前に校正され、校正証明書が付属しています。 システムを受け取ったらすぐにフライトできるように準備してください!

Navigator advanced calibration

オンサイトトレーニング

YellowScanは新規のお客様に完全なトレーニングを提供します。 トレーニングは2日間にわたって行われ、お客様の施設またはオンラインで実施することができます。

Navigator onsite training

テクニカルサポート

当社の専門家による1年間無制限の技術サポートにより、初めての方でも経験豊富な方でも、自信を持ってプロジェクトを遂行することができます。

Navigator tech support

陸上・水上同時調査

YellowScan Bathymetricシステムは浅瀬での水深測定用に設計されており、UAVに搭載して迅速に展開できます。 このフルウェーブフォームLiDARシステムは、水中ポイントと周囲の地形との連続性を保証する。

Navigator bathymetric lidar land and water survey schema

多様な水環境

ドローンによる空撮を想定したこのシステムは、海岸線、河川、湖沼、河口、池、砂利採取場など、さまざまな水域をカバーする。 Navigatorはユーザーフレンドリーで、水路測量から水中資源管理まで幅広い用途に適応します。

Navigator bathymetric lidar diverse water environment schema new

高精度を実現する40°FOV

視野角40度の水深測定システムは、広角度よりも精度を優先しています。
これは、グリーンレーザーが水中で効果的に機能するための最大角度が40度であるという事実に基づいています。 この角度を超えると、水中でのレーザーの浸透深度に大きな影響が出るため、システム全体の性能が制限される。

Navigator bathymetric lidar 44degree fov

効率を最大化する高い自律性

当社のLiDARシステムで水深測量作業を最適化し、1回のバッテリー充電で45分の自律性を実現し、さまざまな海洋環境での長時間の水中データ収集を可能にします。

Navigator bathymetric lidar maximized efficiency
